喷雾小窍门

XR TeeJet®

延长射程平面喷雾

XR-110025VK

XR110025VK

完美的低容量喷头！

PWM approved logo

XR TeeJet® 是一款适用于低容量作业的远射程平面扇形喷嘴，可提供优质的液滴尺寸和地面覆盖分布。其锥形边缘平面喷雾角度设计在广域喷洒作业中能形成均匀覆盖，在低压时减少飘移，在高压时提升覆盖效果。

XR tip series in ceramic

优点

  • 在15-60 PSI（1-4 bar）的宽广压力范围内实现卓越的喷雾分布。
  • 在较低压力下减少飘移。
  • 在较高压力下提供更佳覆盖效果。
  • 特别适用于配备喷雾控制器的钻机。

特点

  • 锥形边缘平面喷雾角度设计，确保广域喷洒作业中覆盖均匀。
  • 陶瓷喷嘴可搭配耐腐蚀聚丙烯VisiFlo色码喷嘴座，提供80°规格03–08及110°规格02–08型号。
  • XR110025型号仅提供VK材质。
  • XR80025和XR80035型号仅提供VS版本。
  • 黄铜材质仅提供110°规格。
  • 配合114441A-*-CELR（01至08）或114443A-*-CELR（10及15）快速TeeJet®帽圈与密封垫，可实现自动喷雾对准。

建议

在以下条件下使用可获得最佳效果：

  • 无风或风速<5公里/小时。
  • 湿度大于80%。
  • 最佳工作压力约1.4巴。
  • 为限制飘移，请在低压（<1.8巴）下使用。
  • 建议低容量应用选用XR 80° VS型号（容量01、015、02），其余容量均推荐使用陶瓷喷嘴。

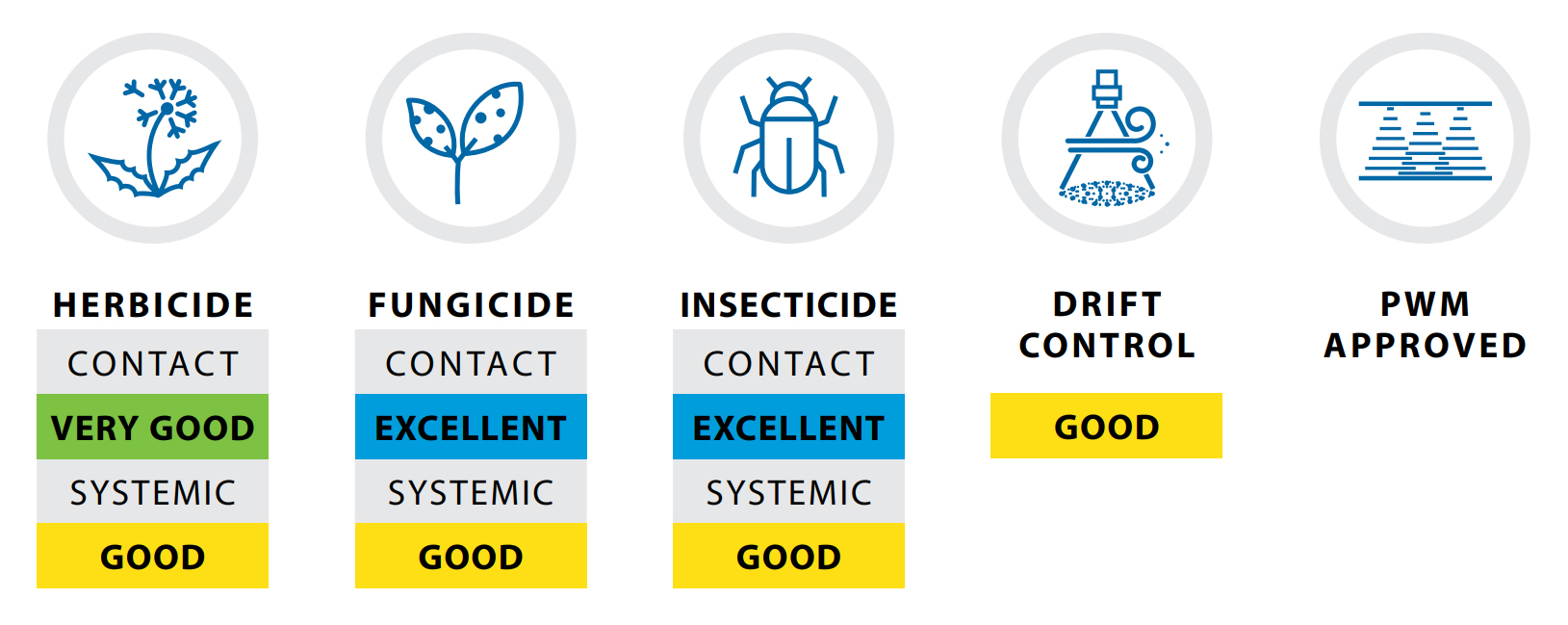

APPLICATIONS
XR applications

SPRAY DISTRIBUTION

Lab Distribution Test

Fluid distribution graph

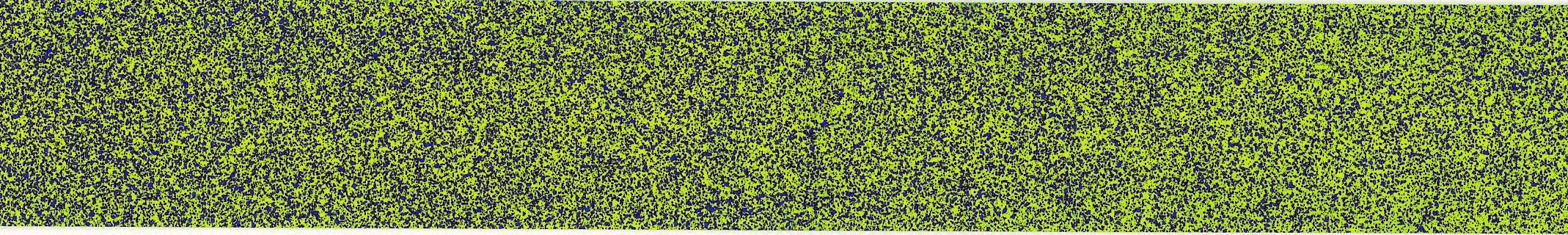

Field Distribution Test

Fluid distribution test on reactive paper

TYPES / SIZES

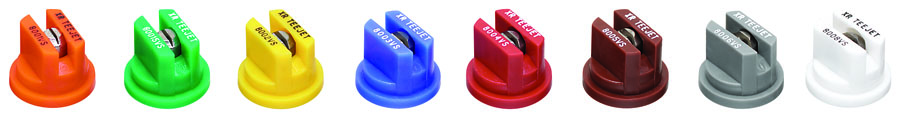

XR TeeJet® 80° VS Stainless Steel

XR 80° series tips in stainless steel

Nozzle Filter: XR8001 & XR80015 = Filter 100 Mesh | Others XR80° = Filter 50 Mesh
ISO Standard Color coding for tip capacity

Catalog 52, Broadcast Nozzles, XR TeeJet®

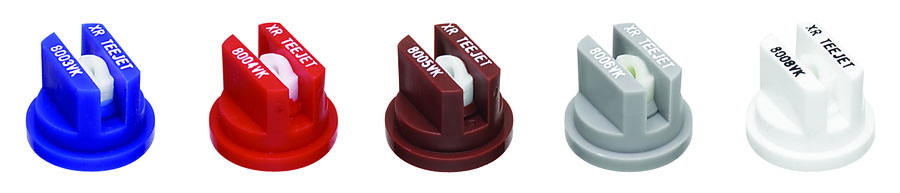

XR TeeJet® 80° VK Ceramic

XR 80° series tips in ceramic

Nozzle Filter: XR8001 & XR80015 = Filter 100 Mesh | Others XR80° = Filter 50 Mesh
ISO Standard Color coding for tip capacity

Catalog 52, Broadcast Nozzles, XR TeeJet®

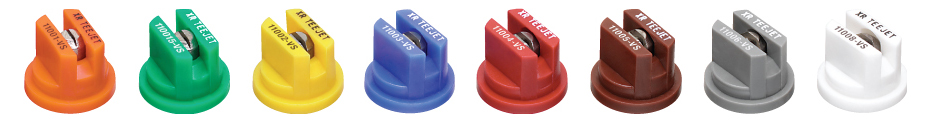

XR TeeJet® 110° VS Stainless Steel

XR 110° series tips in stainless steel

Nozzle Filter: XR11001 & XR110015 = Filter 100 Mesh | Others XR110° = Filter 50 Mesh
ISO Standard Color coding for tip capacity

Catalog 52, Broadcast Nozzles, XR TeeJet®

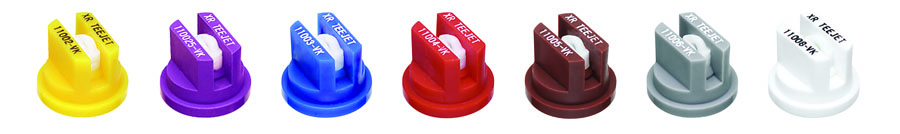

XR TeeJet® 110° VK Ceramic

XR 110° series tips in ceramic

Nozzle Filter: XR11001 & XR110015 = Filter 100 Mesh | Others XR110° = Filter 50 Mesh
ISO Standard Color coding for tip capacity

Catalog 52, Broadcast Nozzles, XR TeeJet®

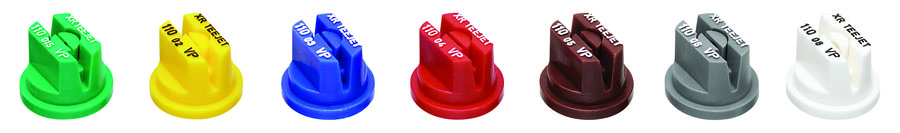

XR TeeJet® 110° VP Polymer

XR 110° series tips in polymer

Nozzle Filter: XR11001 & XR110015 = Filter 100 Mesh | Others XR110° = Filter 50 Mesh
ISO Standard Color coding for tip capacity

Catalog 52, Broadcast Nozzles, XR TeeJet®

ACCESSORIES

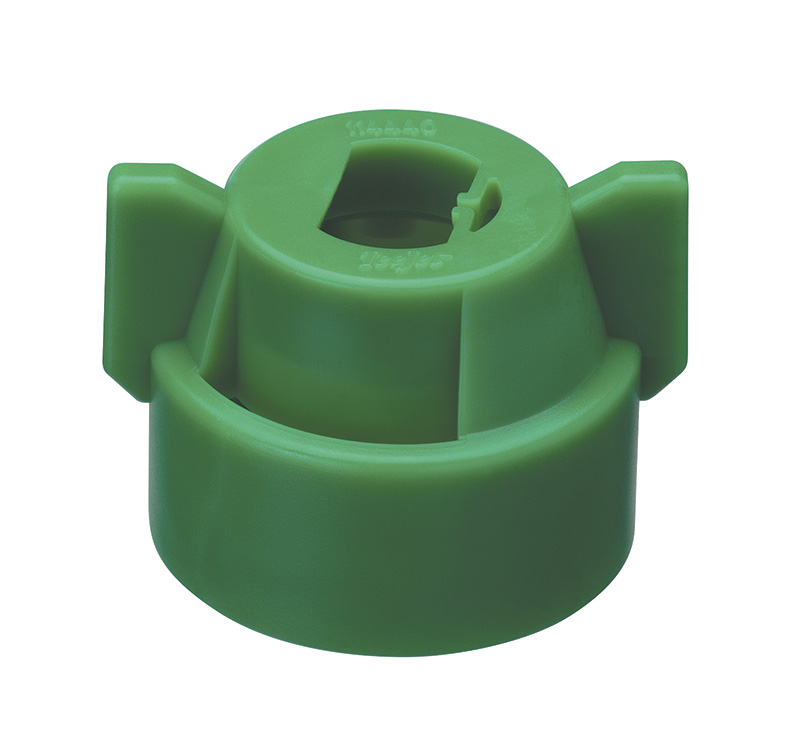

Cap Seat Gasket Strainer
CP114440A-**-CE CP19438-EPR 8079-PP-*
CP114440A-**-CE
** Color Code 		CP19438-EPR 8079-PP-*
* Filter Size
Brass Strainer Stainless Steel Strainer
5053-*-SS 6051-SS-100
5053-*-SS
* Filter Size 		6051-SS-*
* Filter Size
